800噸石墨匣缽液壓機是一種專為耐火材料匣缽生產設計的高效粉末成型液壓機，采用四梁四柱式結構設計，采用特殊模架，實現各種不同匣缽的成型工藝。800噸石墨匣缽液壓機是由主機、伺服液壓傳動系統、PLC可編程及觸摸屏電氣控制系統和潤滑系統等組成，配合石墨匣缽模具一次性壓成型，可壓制石墨匣缽，碳化硅匣缽，耐火材料匣缽等匣缽制品，模壓成型的匣缽?fù)庥^漂亮，密度高，均勻性好。

石墨匣缽液壓機壓制的匣缽尺寸：340X340X210mm、340X340X170mm、330X330X200mm，330X330X170mm、320X320X110mm、320X320X48mm、320X320X60mm、320X320X80mm、300X300X175mm、300X300X150mm、300X300X110mm等尺寸。

800噸石墨匣缽液壓機客戶現場展示：

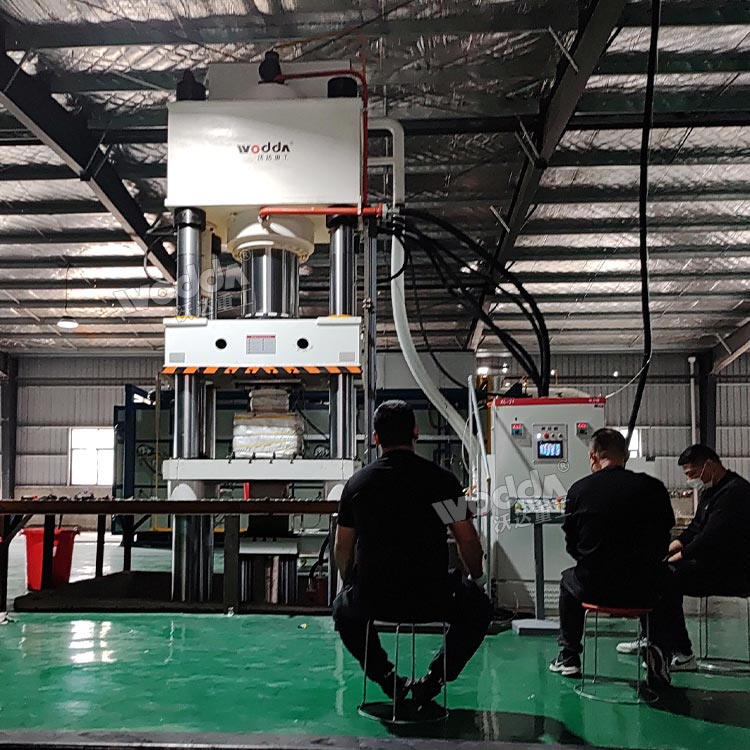

800噸石墨匣缽液壓機現場

800噸石墨匣缽液壓機試機

石墨匣缽成品

800噸匣缽液壓機結構特點：

1、匣缽采用四柱液壓機快速一次成型，加工伺服電機，保壓成型，節能環保。

2、粉末成型，自動化程度高，配合模具以及自動上下料裝置快速模壓成型。

3、主機架采用鑄鋼制造，剛性好，穩定性強，不變形，延長了設備的使用壽命。

4、機身采用焊接成型，經過時效振動，高頻淬火等工藝，提高機器強度以及耐磨性。

5、整體機型設計穩定，使用壽命長，堅實耐用。

6、應用范圍廣，可以壓制耐火磚，匣缽，坩堝等工件成型，屬于多功能液壓機設備。

7、匣缽成型液壓機為四梁四柱式結構配備PLC自動化程度高、科技含量高、主機結構緊湊。

8、匣缽液壓機精度高，模具更換安裝方便，自動化程度高。

800噸石墨匣缽液壓機采用的是四梁四柱的結構形式，主機部分采取下沉式安裝方式，機身側面配有安全爬梯，方便維修；主油缸和邊缸都置于上梁，邊缸與浮動梁相連，浮動梁配有模具模腔，可以實現壓制和脫模工藝動作。石墨匣缽模具可以根據客戶的要求配置，包括上模、模腔、下模和布料箱，布料箱置于機身后方，可以實現自動布料。

800噸粉末成型液壓機（四梁四柱液壓機）

800噸石墨匣缽液壓機主缸采用單個活塞缸實現，下頂缸噸位為160噸，模具裝在中間兩個橫梁里面，機器的開口高度特別高，整臺機器的高度是6-7米左右，所以購買這種機器的客戶朋友都需要根據廠家提供的地基圖提前打好地基，安裝的時候工作臺以下都要在地面以下，方便使用操作機器。液壓機系統采用采用伺服系統和PLC可編程控制器及觸摸屏控制，按鈕和信號燈采用國產名牌。 電氣系統動力電路為380V、50HZ，本機具有停機保壓功能，液壓機附帶移動按鈕站，位置根據雙方確認的地基圖布線。

800噸石墨匣缽液壓機主要構成：

1： 主機 ：機身為四梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。

2 ：上梁：焊接件，鋼板焊接而成，焊后經回火處理消除內應力。

3：工作臺：焊接件，鋼板焊接而成，焊接后回火處理，消除內應力，工作臺上平面加工有 T 型槽，用以固定模具。

4：滑動梁：焊接件，鋼板焊接而成，焊接后回火處理消除內應力?；瑒?dòng)梁四角立柱孔內裝有導套導向，下平面加工有T 型槽以固定模具，上平面與主缸相連。

5：立柱：材料為 45＃鋼調質，立柱采用螺母緊固，以便于機身預緊。立柱經調質處理，導向部分表面鍍硬鉻。提高表面精度、耐磨性及較強的抗偏載能力。

6：鎖母：材料為45#鍛鋼，每根立柱需用4 件，螺紋與立柱相配。

7：導套：導套安裝在滑塊立柱孔中，導套內加工有潤滑槽，并安裝有防塵圈。

8：主油缸：主油缸為活塞式油缸，缸體通過法蘭與上梁連接，活塞桿與滑塊連接， 活塞桿表面淬火并經磨削加工提高其表面精度及耐磨性。油缸密封選用進口 U 形密封圈密封，密封可靠，使用壽命長。
