沖壓錨桿托盤設備多種多樣，根據錨托盤的規格、尺寸、錨桿托盤生產線等要求來選擇，目前，常見的有錨桿托盤液壓機、錨桿托盤沖床壓力機。其中錨桿托盤液壓機根據機器的結構樣式，山東沃達重工液壓機廠家可設計生產框架式錨桿托盤液壓機、四柱式錨桿托盤液壓機兩種，常用噸位有：200噸、315噸、400噸、500噸、630噸、800噸、1000噸等。本文介紹一款630噸錨桿托盤生產線。

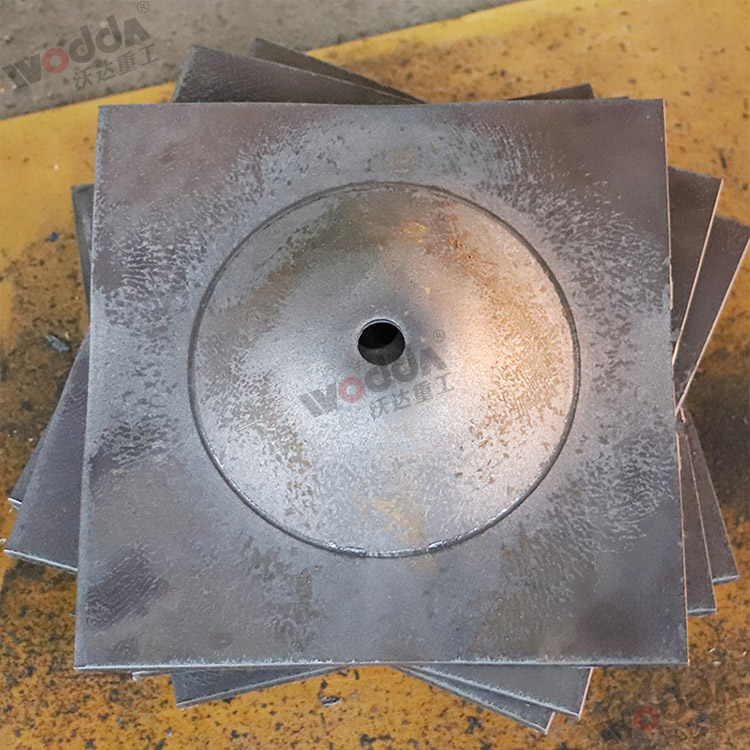

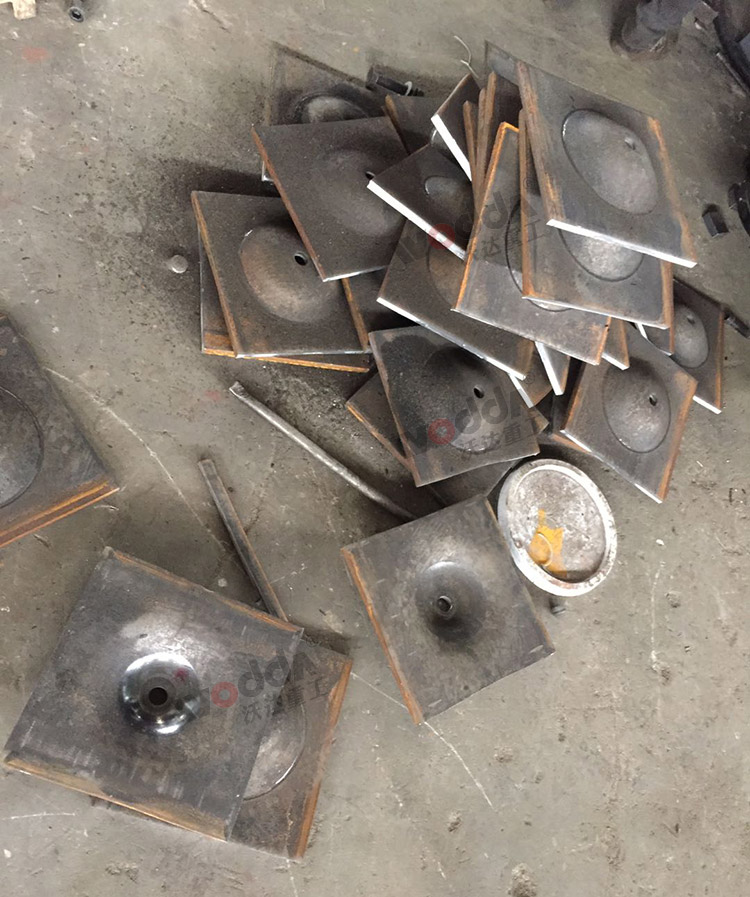

錨桿托盤

630噸錨桿托盤液壓機可沖壓300x300x16mm以?xún)鹊腻^索托盤成型。搭配錨桿托盤自動化生產線，可實現錨桿托盤的剪切、沖孔、壓型等一次完成，真正實現了自動化生產?？筛鼡Q模具，完成對W鋼帶護板的沖壓自動化生產。

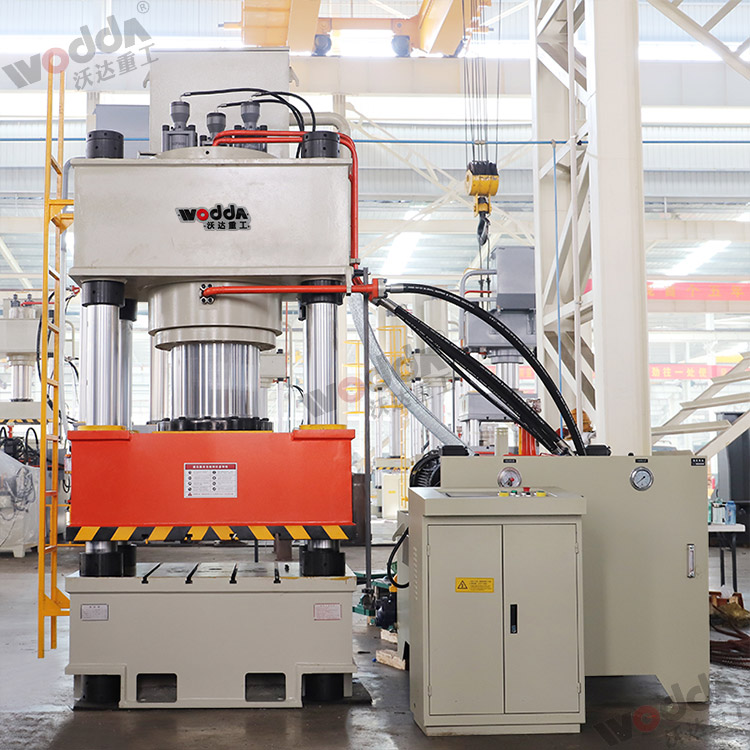

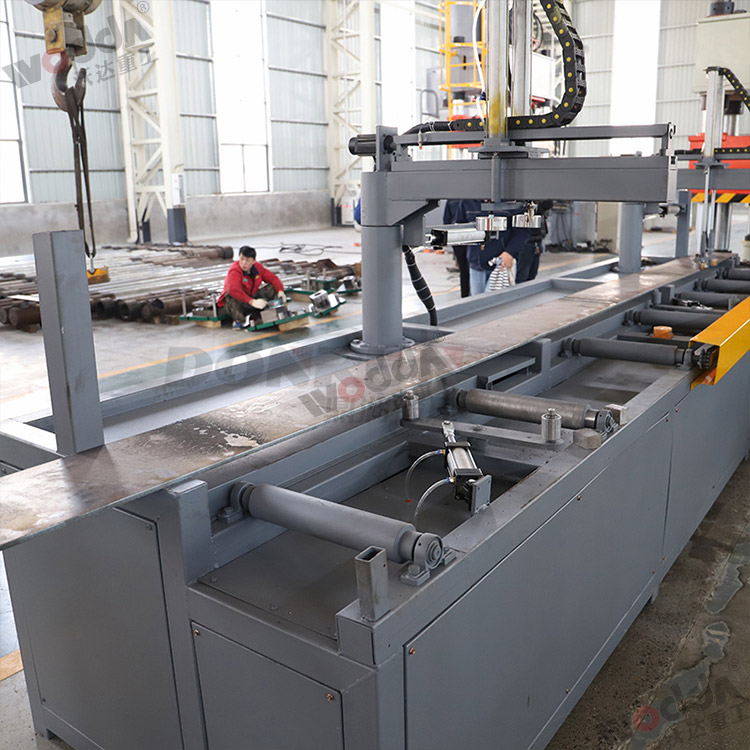

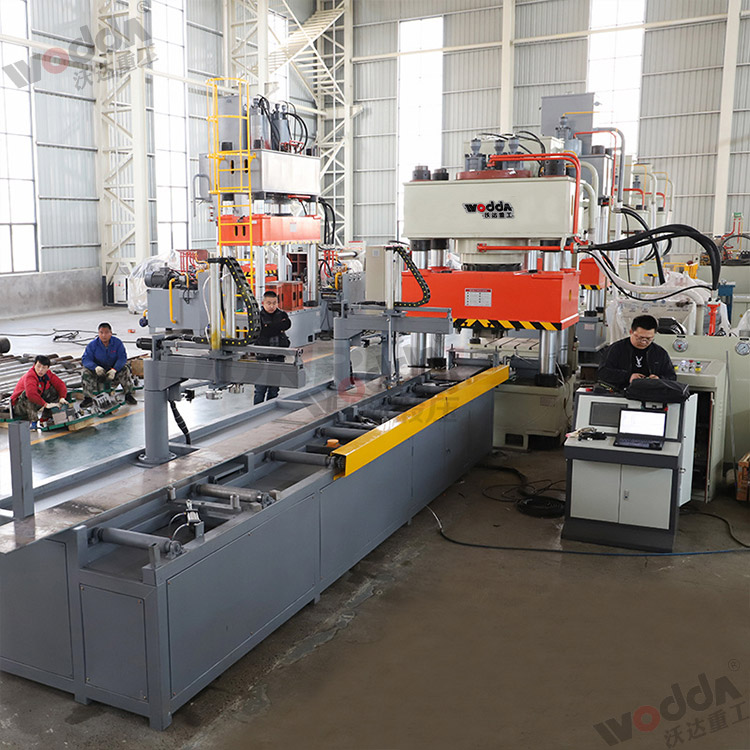

630噸錨桿托盤液壓機生產線由630噸三梁四柱液壓機、錨桿托盤模具、全自動上料裝置、推料裝置、成品收集裝置等組成。在630噸錨桿托盤液壓機生產線中，需要客戶采購裁剪好的長條板，由自動送料機抓取長條板，通過設定的程序，將長條板送到630噸四柱液壓機的工作臺面上。啟動630噸錨桿托盤液壓機，滑塊快速下行，慢速加工，可一次完成錨桿托盤的剪切、沖孔、壓型等工序，由頂出缸頂出產品，由推料桿將成型的錨桿托盤推出。完成一次錨桿托盤的生產制造工序。沖壓錨桿托盤的速度快，可一分鐘出4-6塊，效率高。

錨桿托盤模具：

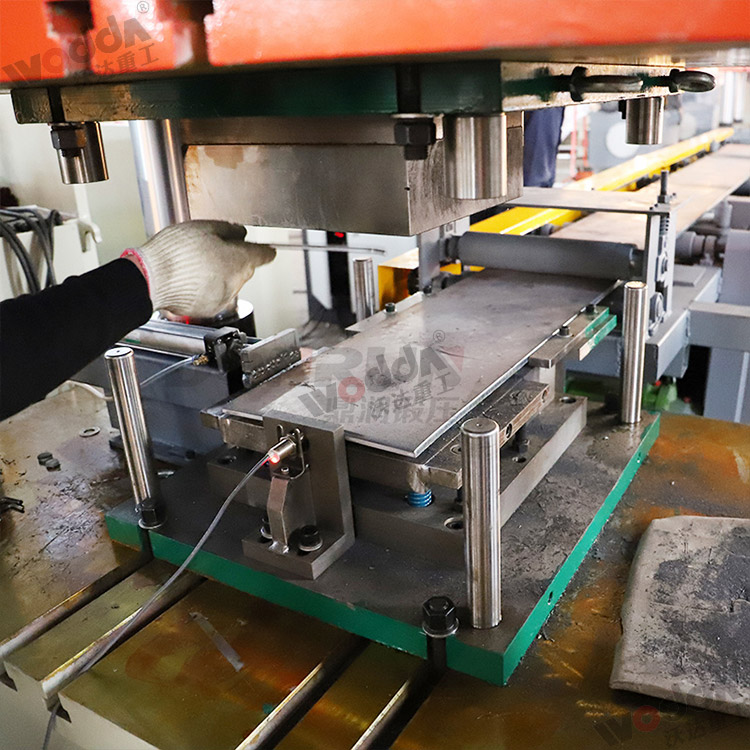

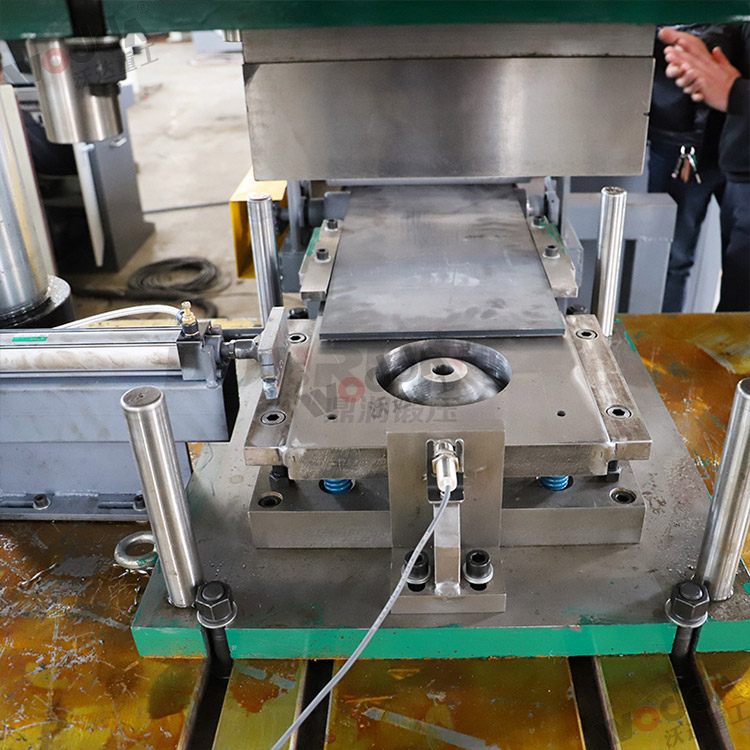

錨桿一次成型模具，包括底座，底座上固定安裝有刀頭支架；切割頭垂直安裝在切割頭支架的中心軸上；下模通過帶彈簧的螺栓安裝在切割頭支架上；固定在上模支架上的上模位于下模的上方；上模支架通過螺栓支撐在底座上，周?chē)谢匚粡椈?。與錨盤液壓機設備配套使用，用上模、下模和切割頭一次性切割、沖孔、壓制錨盤，無需二次鉆孔。省時省力，設備投資少，可以大大提高工作效率，降低勞動強度，保證操作人員的安全。

錨桿托盤液壓機的特點：

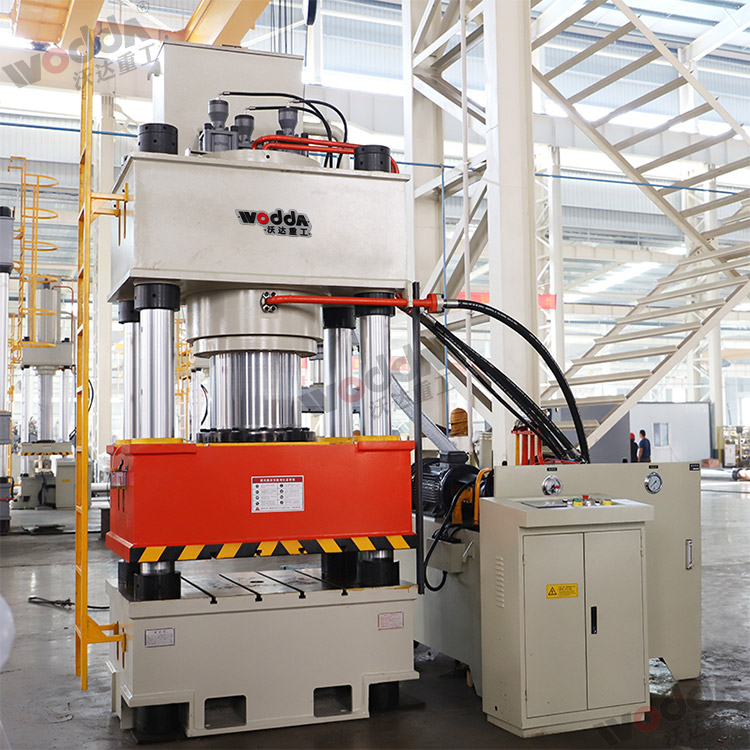

1、錨桿托盤液壓機的機身為三梁四柱結構，三梁均為高強度鑄鐵件，與四根立柱組成剛性框架，強度高，四柱導向，精確度高；

2、立柱表面淬火、鍍鉻處理，耐磨、強度高、不生銹，并配備自動潤滑裝置，保持導向精準；

3、主缸、立柱及液壓墊鋼采用45＃鋼，鏈接件均采用Q345＃鋼；

4、錨桿托盤液壓機的工作臺及滑塊T形槽尺寸、間距按標準制作或按需定制；

5、配備PLC控制，一鍵操作，方便快捷；

錨桿托盤模具與錨桿托盤液壓機設備配合使用，利用上模、下模和銃頭對錨桿托盤進行剪切、沖孔、壓型一次完成，不需要二次鉆孔，省時省力、設備投入低，能極大地提高工作效率，降低勞動強度，保證了操作人員的安全。液壓機廠家山東沃達重工除了能提供各種噸位、結構的錨桿托盤液壓機外，還可定做各種型號的錨桿托盤模具、自動送料機等錨桿托盤自動化生產線
