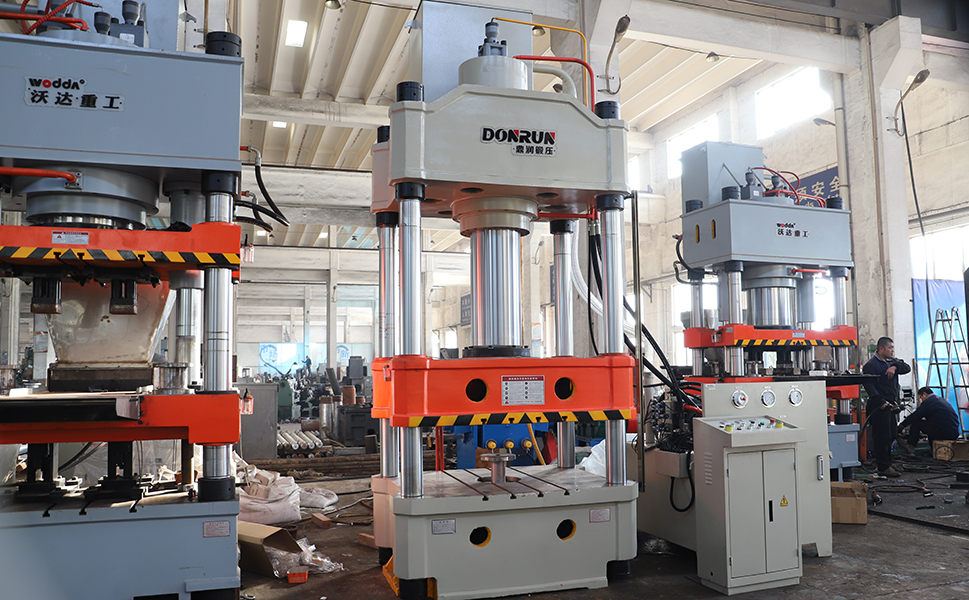

四柱液壓機由四根立柱 、上橫梁 、工作臺通過螺母緊固地連接在一起 ，構成一個空間框架，加上沿立柱移動的活動橫梁、主油缸、頂出缸及其他輔助設施組成。液壓機簡圖如圖所示。液壓機上橫梁、活動橫梁和下橫梁(工作臺)是三大箱體型橫梁，箱體中間加設按方格形或輻射形布置的筋板。上橫梁以立柱作為主架，位于四個立柱的上部，安裝主油缸并承受主油缸的反作用力?；顒?dòng)橫梁與主油缸活塞桿連接傳遞液壓機的動力，并通過導套沿立柱做往返運動。下橫梁作為液壓機整個機體的基座。液壓機長期工作在重載，沖擊載荷作用的環境下，受交變應力作用，研究橫梁應力應變變化規律，完善液壓機的設計過程，解決實際問題成為必然。
活動橫梁與工作缸活塞桿由鎖母緊固連接，有立柱孔，通過導套與立柱連接，依靠四立柱作導向上下往返運動，傳遞液壓機的動力，下表面有T型槽，便于安裝固定模具。對單缸液壓機，一般只校核活動橫梁承壓面上的擠壓應力，活動橫梁強度滿足要求。建立活動橫梁有限元模型，在活動橫梁下端底面施加固定約束，在活動橫梁上端面與活塞桿接觸部位施加均布載荷?；顒?dòng)橫梁的位移最大變形量發生在活動橫梁上端與活塞桿接觸的部位，活動橫梁的應變量變化最大的發生在活塞腔內過渡部分，變形和應變相對較小，材料盈余 ，活動橫梁結構有較大優化空間。改進方案：活動橫梁的筋板、左右側板、前后側依據液壓機設計原理，橫梁設計及校核結果示設計滿足要求，并有較大結構改進空間。液壓機橫梁受力不同，施加載荷和約束方法不同。靜載情況下，三橫梁局部應力和位移變化比較集中，其余部分強度和剛度有很大盈余；結構改進后，液壓機=橫梁強度和剛度應力和位移集中現象明得到改善。通過橫梁裝配后機架的模態分析，結果表明，液壓機的故有頻率較高，不易發生共振現象，機架整體剛度強，質量分布較為均衡，無明顯的薄弱部位和過剩部位，動態性能參數較合理，滿足設計要求。
