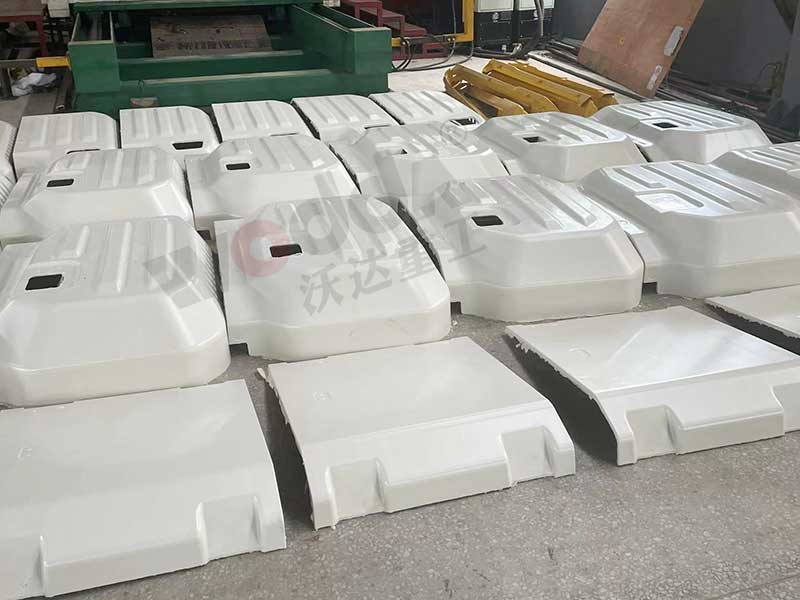

SMC汽車覆蓋件由于強度高、重量輕、價格優勢大等特性越來越受到市場的認可，包括SMC大貨車導流罩、SMC保險杠、SMC葉子板、SMC尾翼、SMC后視鏡外殼、SMC汽車中控臺、SMC發動機保護罩、SMC車頂行李箱等等。而SMC汽車覆蓋件的生產設備主要就是SMC汽車覆蓋件模壓液壓機。

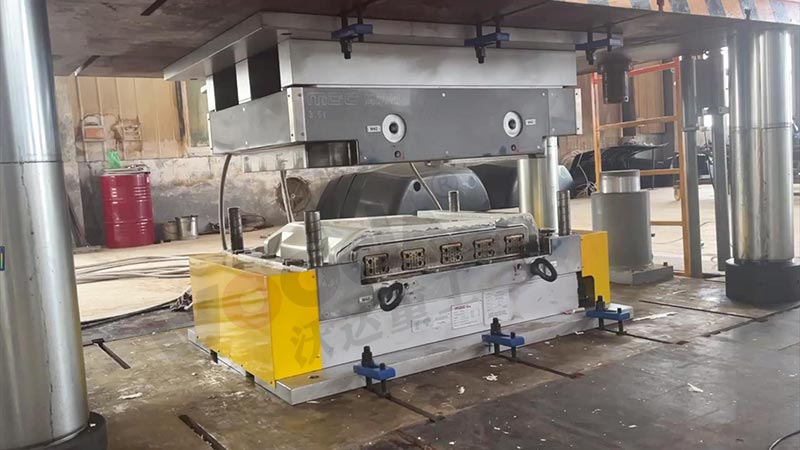

下面介紹的這款1500噸四柱液壓機就是山東沃達重工生產的一款四柱式SMC汽車覆蓋件模壓液壓機。整機由主機、液壓油路、電控系統三部分組成。

一、主機部分

1500噸四柱液壓機主機選用技術成熟的三梁四柱液壓機結構形式，為平衡大臺面受力均勻，設置成橫置三缸結構，通過三維建模和計算機有限元分析設計，在比例閥和同步閥的配合下，各油缸同步精度高，壓力均勻，從而保證了SMC產品的成型精度。1500噸四柱液壓機的橫梁選用優質Q345鋼板經二保焊焊接而成，再經X射線探傷儀檢測合格，然后進行回火或者振動時效處理消除結構內應力，最后經大型數控落地鏜銑床進行鏜孔和平面精銑。山東沃達重工嚴格參照 ISO9001質量管理體系標準規范生產工藝和檢驗檢測流程，保證每一臺液壓機設備的出廠合格。

二、液壓部分

1500t四柱液壓機主要用于SMC汽車覆蓋件模壓成型工藝，為此液壓系統配置了一組慢開模缸和比例閥、伺服流量閥等精密控制液壓裝置，每個油缸單獨配有大通量快速行程充液閥，工作臺底部配有頂出油缸，可以實現快速下降、慢速下降、緩慢壓制、慢開模、快速回程、頂出脫模等動作。

三、電控部分

1500t四柱液壓機采用了PLC觸屏控制加伺服驅動的模式，在人工布料的情況下，可以實現半自動化生產，精選的菲仕伺服系統，可以智能啟停伺服電機，達到節能、降噪的環保效果。

SMC汽車外覆蓋件模壓壓成型步驟：

1、模具的清理。將模具清理干凈，避免灰塵及雜物的殘留。

2、涂脫模劑。保證模具干凈光滑后涂上脫模劑，防止產品成型后和模具粘在一起取不出來。

3、備料。根據產品的形狀大小準備好所需的碳纖維預浸料。

4、疊料。把碳纖維預浸料一層層疊加起來并進行預壓，壓制成形狀規整、質量一定的密實體。

5、進模。把疊好的原料放入模具中，合模，設置好復合材料汽車外覆蓋件的壓力、時間、溫度后在高溫下壓制。

6、冷卻、脫模。熱壓結束后先冷卻一段時間，然后打開模具取出產品。

7、后處理。從模具中取出的產品比較粗糙，還要經過切邊、打磨、噴漆等一系列后處理工序。
