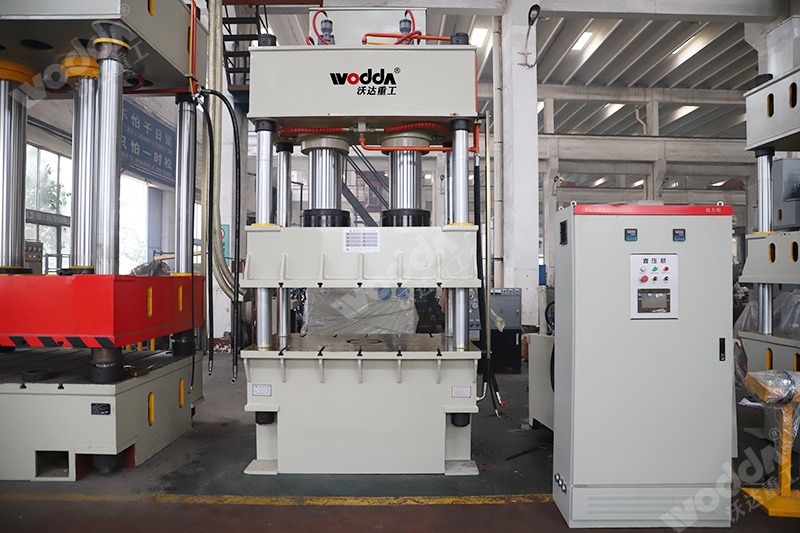

400噸四柱液壓機采用三梁四柱式結構，壓力為400T，是一款多功能型鍛壓機床設備，具有廣泛的通用性，適用于各種塑料材料的擠壓加工、成型加工，如金屬的擠壓、彎曲、拉伸、冷壓等。也可用于粉末制品、砂輪、酚醛樹脂、樹脂等熱固性制品的壓制。在日常的生產制造過程中，三梁四柱液壓機所需噸位、工作臺面、開口、行程、配置等都是根據工件的特點、生產工藝量身設計。

一、400噸三梁四柱液壓機結構組成：

400噸三梁四柱液壓機主要由主機 油缸 液壓系統和電氣系統組成，具體結構介紹如下：

1、設備主機

1.1 包括上梁 滑塊 立柱等，上梁 滑塊 工作臺三大件均采用45號整體鑄鋼件，經計算機優化，設備強度高，抗變形能力強；

1.2 工件經過回火或振動實效降低內應力，保證了主機精度長期不變；

1.3 鑄鋼件經數顯鏜床 龍門銑等設備加工而成；

1.4 每個立柱上采用四螺母結構，上梁與工作臺均提高了預緊性能，保持精度穩定性，提高了四柱壓力機壽命；

1.5 在主機右側行程開關處安有標尺，便于確定各個發訊位置。

2、設備油缸

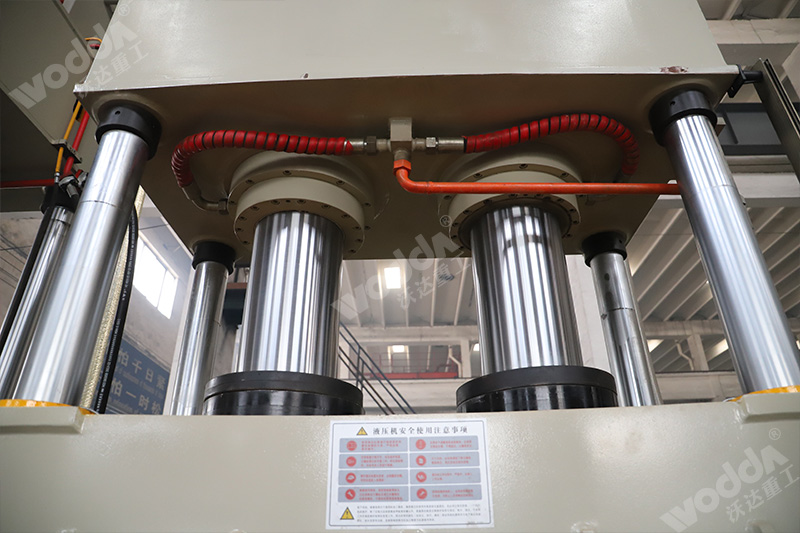

2.1 油缸結構為缸體 活塞桿 活塞頭 缸口導套 法蘭等；

2.2 作為重要件的主油缸缸體用整體鍛件，并且進行探傷實驗，保證每個缸體零缺陷；

2.3 缸體內部采用粗車 精車 滾壓等工藝，保證缸體內壁光潔度，為Ra0.2-0.4，比同行為提高二個等級，保證了密封效果，延長了密封壽命；

2.4 主缸缸口密封采用進口材料，特殊結構密封，密封效果遠遠好于目前市場上采用的YA圈和YX圈。

3、設備液壓系統

3.1 液壓系統采用二通插裝閥，結構緊湊，減少泄漏點，響應時間快；

3.2 液壓系統中的主泵采用恒功率高壓柱塞泵，浸油立式安裝，減少了噪音，吸油效果好，提高了泵的壽命；

3.3 主缸上面設有大容積的充液箱，保證快速充液，減少上壓時間，增大散熱面積，降低油溫。

4、設備電氣系統

4.1 箱體由專門的專業廠家制造，經噴涂完成，完全符合國家標準；

4.2 電氣元件(沒有特殊要求)均為國內優選件，質量可靠；

4.3 整體內部布線整齊，安裝合理，所有均有標識和號碼，清晰可辨，排列整齊，符合相關技術標準；

4.4 主控制箱與油箱一體，結構緊湊，并有可移動式控制臺，提高了操作安全性。

二、400噸三梁四柱液壓機性能特點

1.400噸四柱液壓機的控制系統采用按鈕獨立 集中控制，該設備電控系統采用先進的PLC可編程控制器，可通過按鈕開關實調整全自動 手動 半自動三種操作方式；

2.可根據用戶的具體需要和生產工藝，根據液壓機和滑塊對設備壓力進行調整；

3.是一種簡單 經濟的液壓機設備，有限元結構分析和優化設計可保證大臺面條件下受力均勻，滑動通過銅套控制在立柱表面滑動，易于維護；

4.液壓控制系統是一個雙通閥集成系統，主油泵采用恒功率軸向柱塞泵和齒輪泵，并裝配有獨立的冷卻過濾設備，該設備主油缸選用活塞式油缸，采用進口U形密封圈密封在油缸上。
