800噸匣缽成型液壓機是山東沃達重工液壓機廠(chǎng)家生產(chǎn)的一種新型專(zhuān)門(mén)用于壓制耐火材料匣缽成型專(zhuān)用的壓力機設備，機身結構一般為四梁四柱式，本機采用特殊模架，實(shí)現各種不同匣缽的成型工藝。制品外觀(guān)漂亮，密度高，均勻性好。本機采用PLC控制系統，機器運行速度可調，柔性好。

匣缽成型液壓機采用的是四梁四柱結構形式：機身由上橫梁、滑塊、脫模梁、工作臺、立柱等組成，上橫梁，工作臺通過(guò)立柱和螺母構成封閉機架，機身剛性和精度保持性好?；瑝K沿立柱做上下運動(dòng)，立柱導套材料采用復合材料，以提高許用面壓力，減小摩擦力，立柱材料采用45#鋼件，經(jīng)表面處理并鍍硬鉻，提高耐磨與耐用度。焊接機身大梁采用回火處理消除焊接內應力，保證機器長(cháng)久使用不易變形。工作臺、滑塊T形槽的位置以及下工作臺內腔尺寸跟模具配合好生產(chǎn)。液壓機油缸采用單缸結構,布置在上橫梁內，缸體通過(guò)法蘭與上橫梁固定在一起，活塞桿通過(guò)連接法蘭與活動(dòng)橫梁相連接。缸體材料為優(yōu)質(zhì)45#鋼鍛打，保證材質(zhì)均勻；所有活塞桿表面均進(jìn)行淬火處理，油缸進(jìn)行耐壓試驗（1.1倍）。立柱材料為 45＃鋼調質(zhì)，立柱采用螺母緊固，以便于機身預緊。立柱經(jīng)調質(zhì)處理，導向部分表面鍍硬鉻0.05mm，提高表面精度、耐磨性及較強的抗偏載能力。

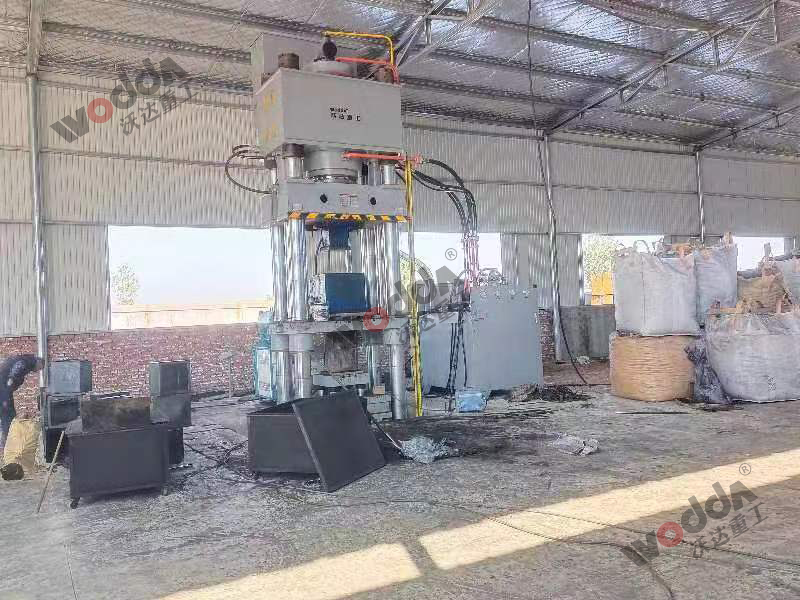

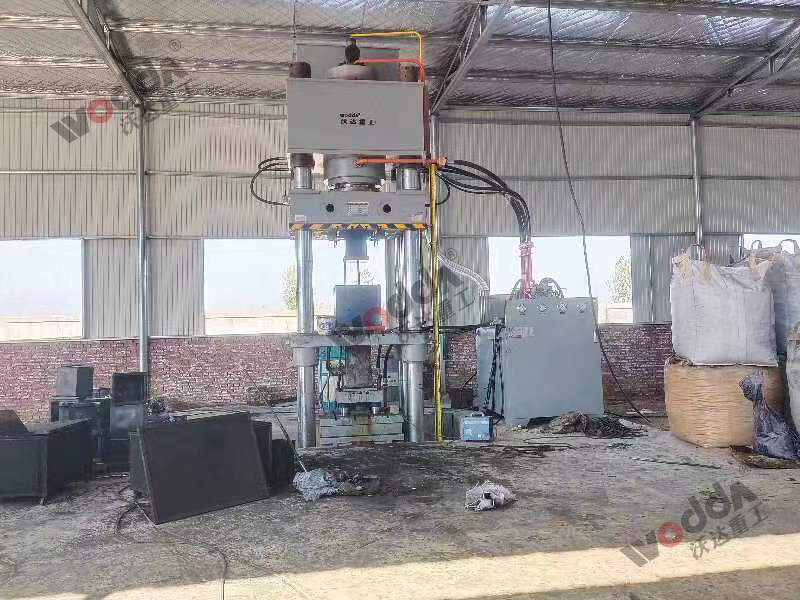

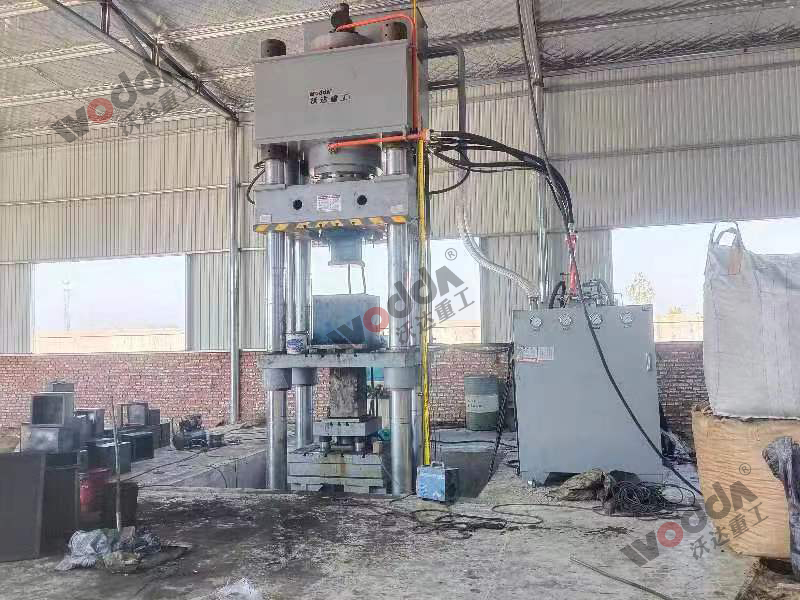

800噸匣缽成型液壓機現場(chǎng)：

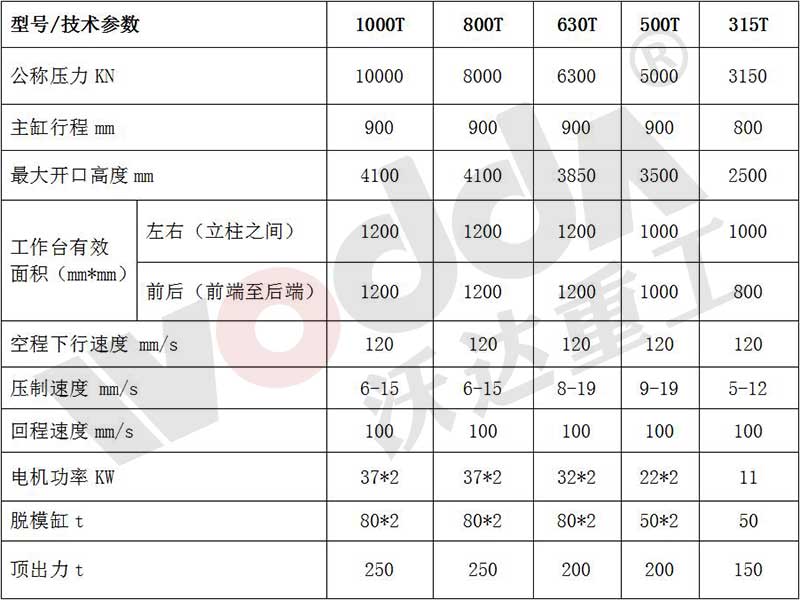

800噸匣缽成型液壓機參數：

新型石墨匣缽生產(chǎn)工藝配方：

1、配方：先將高純石墨粉（400目）和瀝青粉（200目）酮基粘結劑，纖維素按照100比15比6比5的比例，充分攪勻，

2、加熱混捏：然后加熱進(jìn)行混捏，混捏好以后，

3、新型匣缽液壓機模壓：模壓放入800噸四梁四柱液壓機進(jìn)行模壓成型成型，雙向加壓；

4、脫模：利用脫模梁，完美脫模；

5、烘干：脫模后進(jìn)行烘干，烘干后硬度能達到40；

6、瀝青浸漬：然后放入瀝青浸漬罐中，進(jìn)行浸漬，溫度220度，先負壓一個(gè)小時(shí)，然后加壓10兆帕一個(gè)小時(shí)；

7、焙燒和石墨化：刮掉瀝青溶液殘留，進(jìn)行焙燒石墨化，加入石墨化催化劑，使焙燒和石墨化一次完成，起始溫度200度，使纖維素碳化，然后300度，使瀝青進(jìn)入結焦環(huán)節，然后升溫，使瀝青完全結焦碳化，然后升溫到1600度，使石墨化催化劑開(kāi)始活化，讓瀝青質(zhì)碳低溫石墨化；

8、完成石墨碳化，得到成品：石墨匣缽一般10㎜厚，石墨化時(shí)間達到30個(gè)小時(shí)就基本完成了石墨化過(guò)程，然后緩慢降溫到300度以下，就燒制完成了；

這種配方收縮力較高，一般能收縮4－5％尺寸會(huì )變小，密度會(huì )增加，電阻會(huì )變小，抗折抗壓會(huì )增加，并具備機械性能。
